万能回転テーブル仕様書
万能回転テーブル仕様書

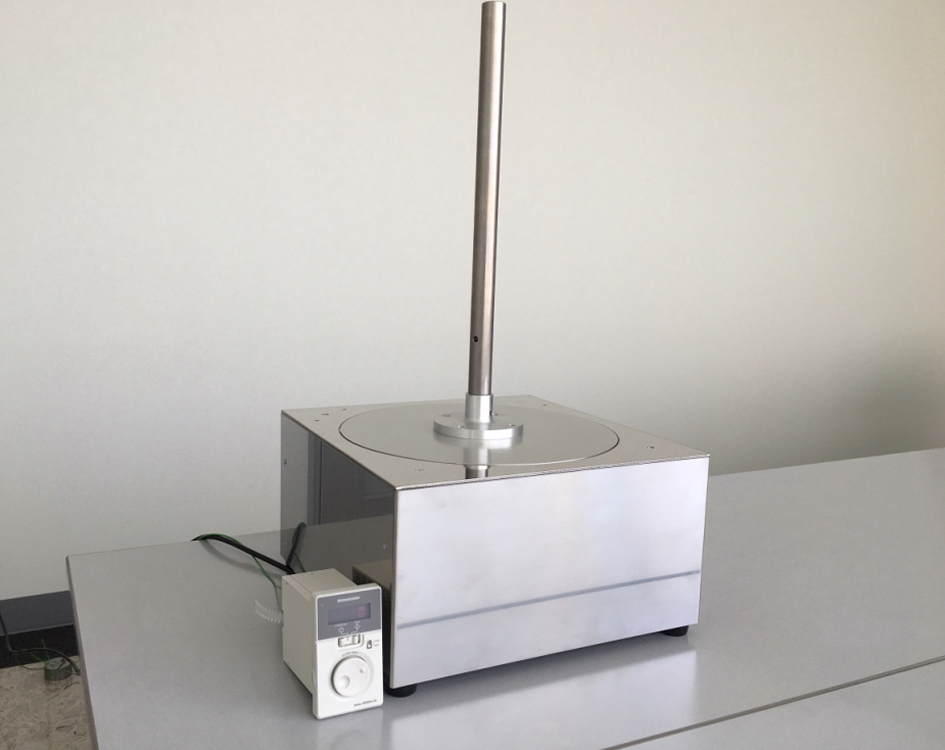

本商品は服飾商品等を回転展示させることにより、顧客に興味を引き立て販売促進に寄与させるためのターンテーブルである
本回転テーブルの仕様
２、客先における商品展示方法
①回転テーブルの支柱にマネキン等を固定する
②展示商品に相応しい回転速度を調整し回転させる
③運転時間：連続運転可能
④回転方向：左＆右（コントローラの切換えスイッチによる）
３、テーブルの回転速度と調整方法
回転＆停止：コントローラのＯＮ，ＯＦＦスイッチによる
回転速度範囲：6～１０６rpm（６０Hz地区）
６～９３rpm（５０Hz地区）
注；設定した回転速度での一定回転
回転速度調整方法：本テーブル本体に設置のコントローラのダイヤルを調整
右回転：増速
左回転：減速
安全装置：回転軸にクラッチを装着
４、モータの仕様
モータメーカ：オリエンタルモータ製
種類：ＡＣスピードコントロールモータ、減速機付
型式：ＳＣＭ２６ＪＡー１５
電源：単相１００Ｖ
モータ出力：６Ｗ
減速比：１５
５、許容荷重：0.4KN（40kg）
６、外形寸度＆重量
横３４０Ｘ幅３４０X高さ１３９（mm）
重量：14.5kg
株式会社 田中製作所
京都市南区久世中久世町３丁目８２
ＴＥＬ：０７５－９２５－１１５５
ＦＡＸ：０７５－９２５－１１５７
